Analizador lógico USB

Descripción

Analizador lógico USB

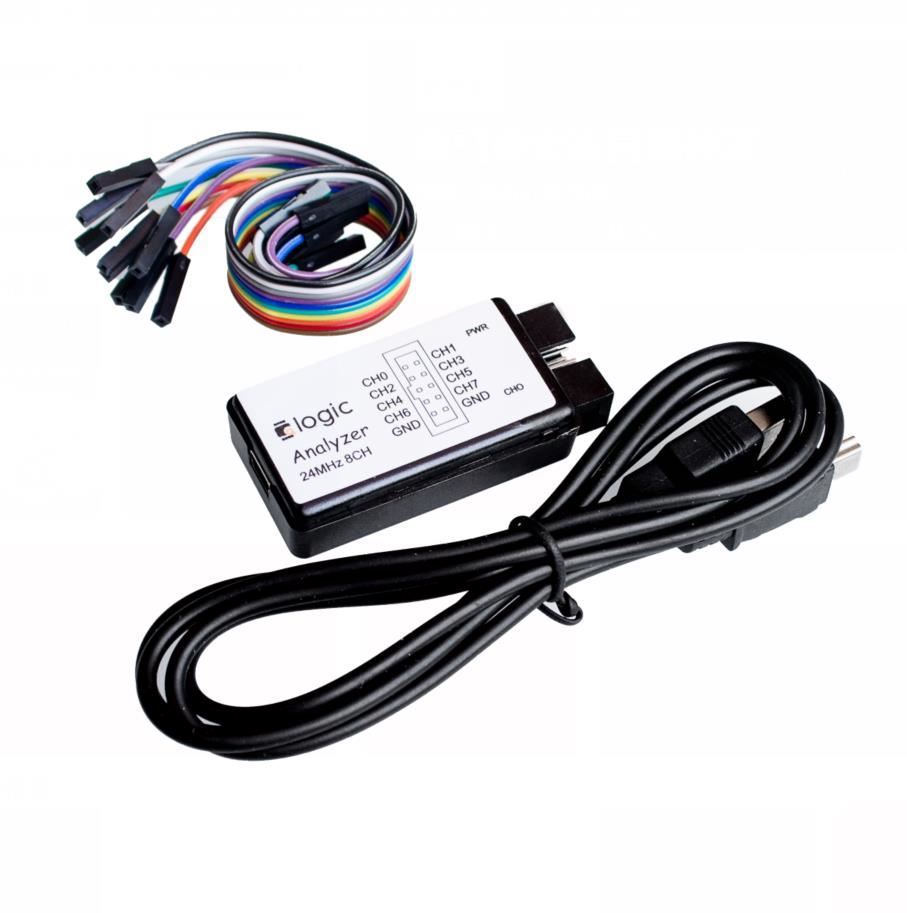

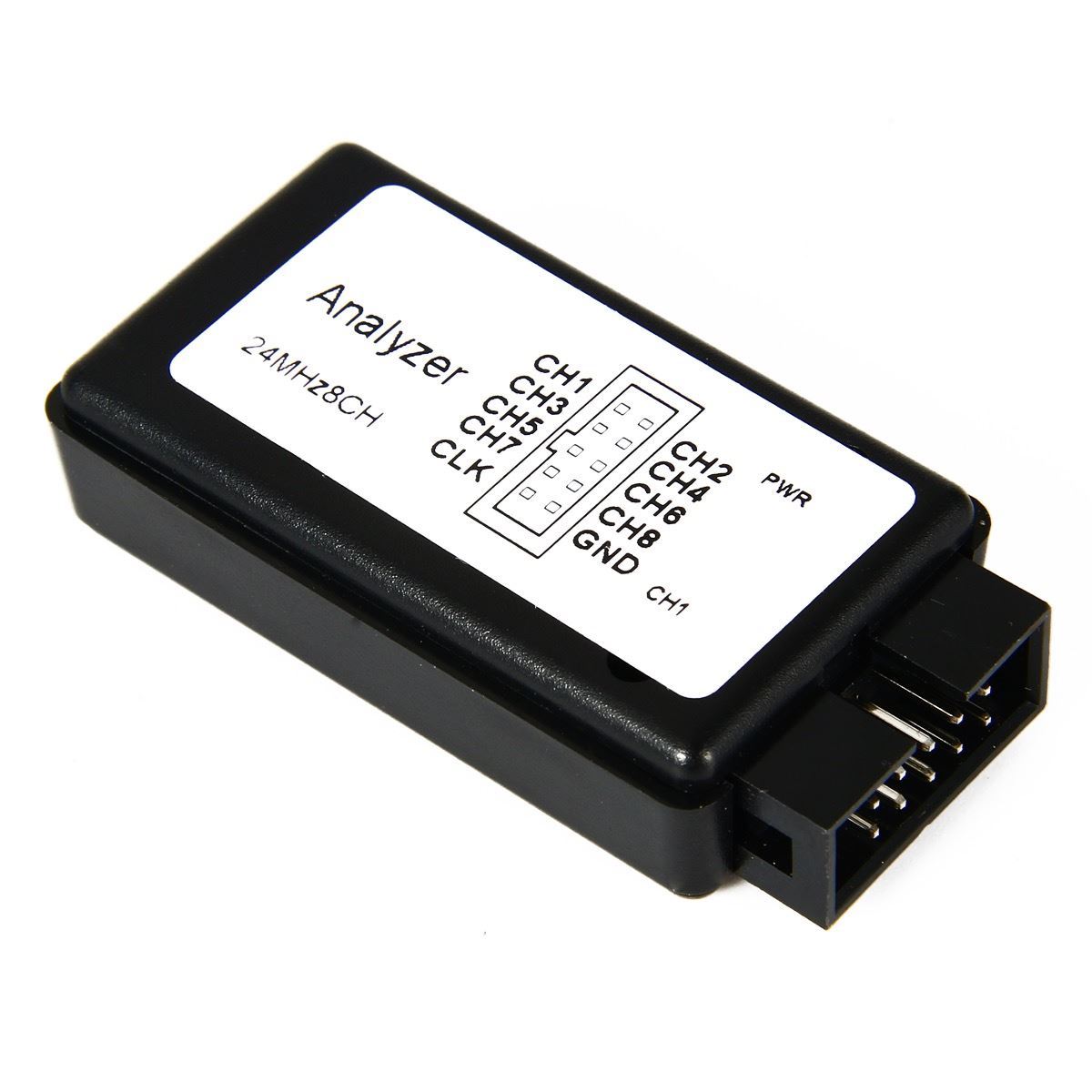

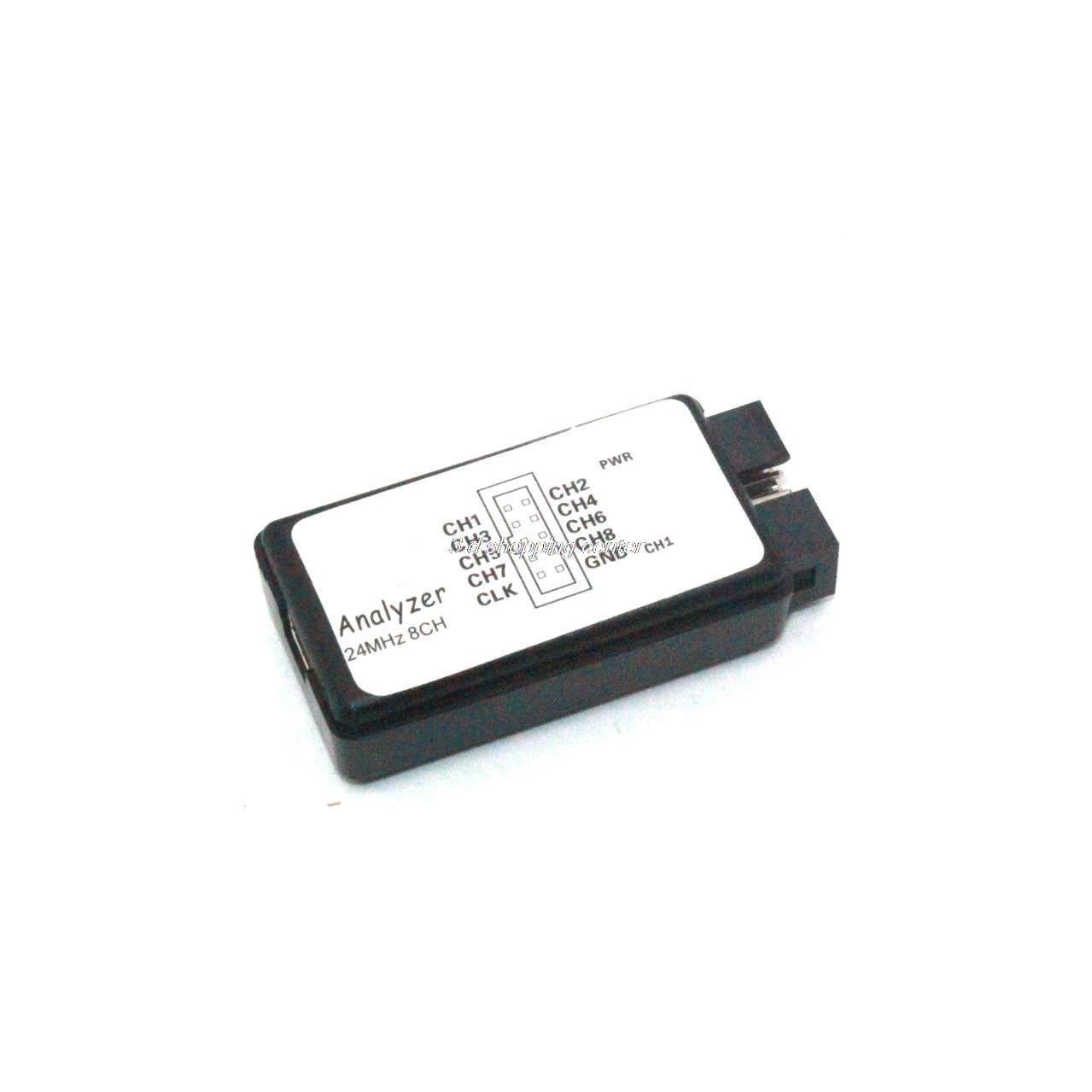

Pequeño analizador lógico que podemos conectar al puerto USB de nuestro ordenador. Es capaz de monitorear hasta 8 canales con una frecuencia de muestreo de 24MHz en el rango de 0 a 5.25V.

Características

• Conexión USB
• 8 canales independientes
• Frecuencia de muestreo de 24 MHz
• Voltaje a nivel bajo: < 0.8V
• Voltaje a nivel alto: > 1.4V

Software

• PulseView

Configuración para uso con PulseView

Para usar el dispositivo debemos instalar el software PulseView y configurar el driver correspondiente:

1. Instalar PulseView
2. Instalar el driver
   1. Ejecutar el instalador del driver (c:\Program Files (x86)\sigrok\PulseView\zadig.exe)
   2. El dispositivo aparece como "unknown device #1"
   3. Click in Install Driver.
   4. Una vez instalado el driver, el dispositivo aparece como "fx2lafw"
3. Abrir PulseView y seleccionar "CWAV USBee AX [usb/2-1.1]"
