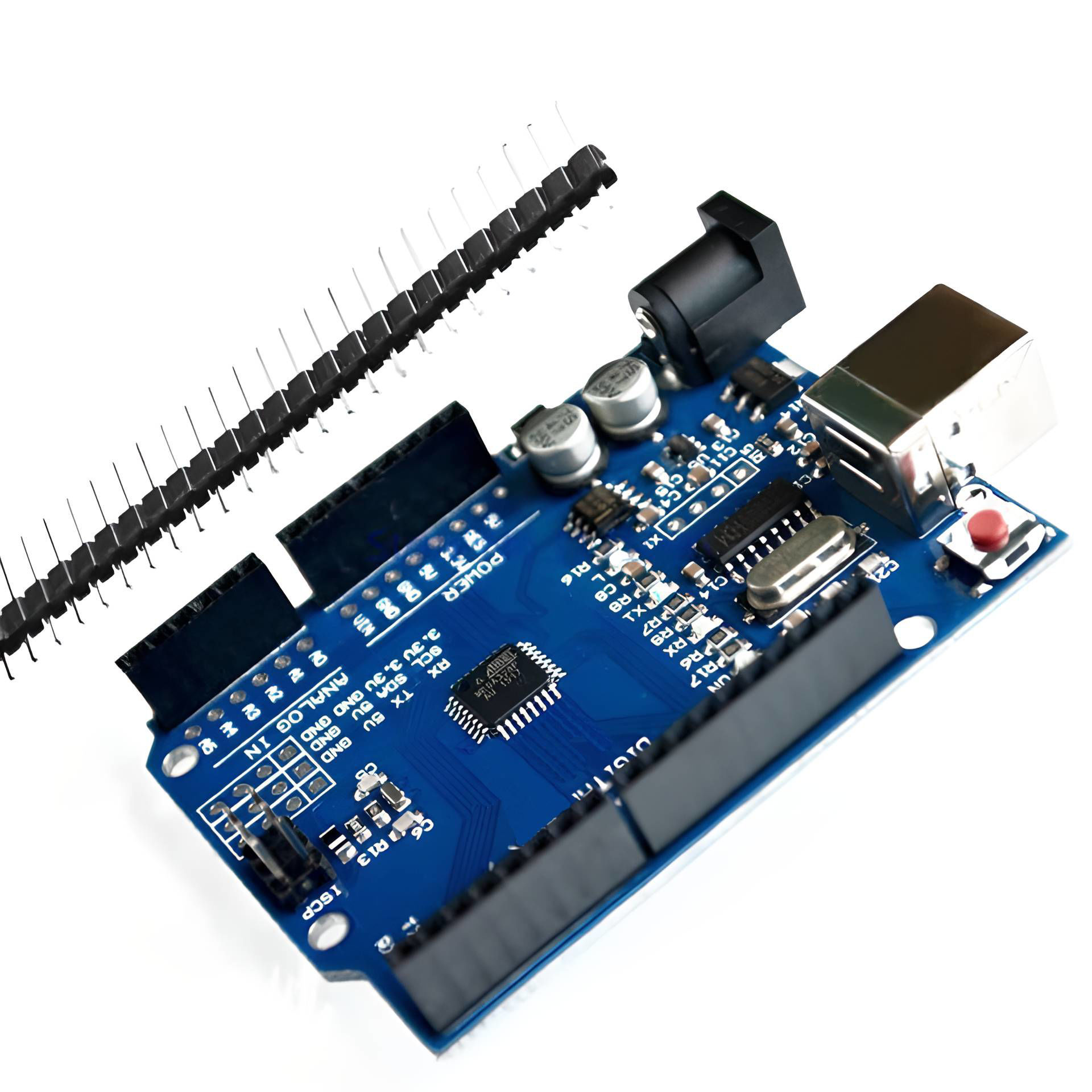

Placa Arduino UNO R3 CH340 compatible

La Placa Arduino UNO R3 CH340 es una placa de desarrollo compatible con Arduino que utiliza el chip CH340 como controlador USB. Esta placa se basa en el diseño del Arduino Uno R3 original y ofrece funcionalidad similar. El chip CH340 se encarga de la comunicación USB entre la placa y el ordenador, permitiendo la programación y la transferencia de datos.

Tienes disponible el cable USB para conectarlo al Ordenador, SKU 1104
Disponibilidad: En Stock
SKU: 1211
SKP: P3101

Los precios no incluyen IVA.

Fotografías NO contractuales

Descripción

La Placa Arduino UNO compatible es la más utilizada

Arduino UNO es un microcontrolador basado en ATMEGA328P a 16 MHz. Incluye 14 pines de entrada salida digital, 6 de los cuales pueden usarse como salidas PWM.

Al ser compatible con Arduino, el UNO R3 CH340 es ideal para proyectos de prototipado electrónico y programación. Ofrece pines de entrada/salida, interfaces para conectar sensores y actuadores, y es programable utilizando el entorno de desarrollo Arduino. Esto facilita a los usuarios desarrollar proyectos electrónicos, desde simples experimentos hasta aplicaciones más complejas, como sistemas automatizados, robots o dispositivos interactivos. Además, al utilizar el chip CH340, es una alternativa económica a las placas Arduino originales que utilizan el chip FTDI para la comunicación USB.

Características del UNO R3

  • Microcontrolador: ATMEGA328P
  • Alimentación: 5V
  • Alimentación recomendada: 7-12V
  • Límite de alimentación: 6-20V
  • Pines digitales (entrada / salida): 14 (6 con PWM)
  • Entradas analógicas: 6
  • Corriente máxima por pin: 20mA
  • Memoria flash: 32KB
  • SRAM: 2KB
  • Reloj: 16MHz

Documentación de la placa Arduino UNO

Drivers del UNO compatible

Instalacion del CH340

Es bastante habitual que las placas de Arduino compatibles (como las que puedes encontrar en turibot.es) incluyan el chip CH340 en vez de el FT232RL que montan las placas originales de Arduino. Estos chips se encargan de gestionar la interface USB de la placa. Dado que estos chips gestionan la comunicación entre nuestro Arduino y el PC debemos tener instalado el driver adecuado para que funcionen sin problemas.

En turibot.es hemos detectado que las placas de Arduino compatibles funcionan correctamente en algunas versiones de sistema y con algunas versiones del IDE. No obstante, hay algunas combinaciones de sistema-IDE en las que el IDE original de Arduino no es capaz de comunicar con nuestra placa de Arduino compatible.

Para solucionar el problema debemos descargar el driver del CH340 de la web del fabricante (WCH). Aquí dejo las páginas de descarga:

NOTA. Algunos usuarios nos informan que en MacOS Sierra es necesario usar éste driver.

Para instalarlo seguiremos los siguientes pasos:

  1. Conectar la placa de Arduino compatible al puerto USB.
  2. Instalar el driver correspondiente según el sistema operativo.
  3. Reiniciar el sistema.
  4. Abrir el ID de Arduino y en el menú Herramientas seleccionar la placa de arduino adecuada y el puerto correspondiente.

Una vez instalado el driver del CH340 deberíamos poder comunicar con nuestra placa de Arduino compatible sin problemas.



NOTA. Esta placa no es compatible con el sistema ChromeOS, si piensas usarla desde un Chromebook, deberías usar la placa Arduino UNO R3 ATMEGA16U2.
