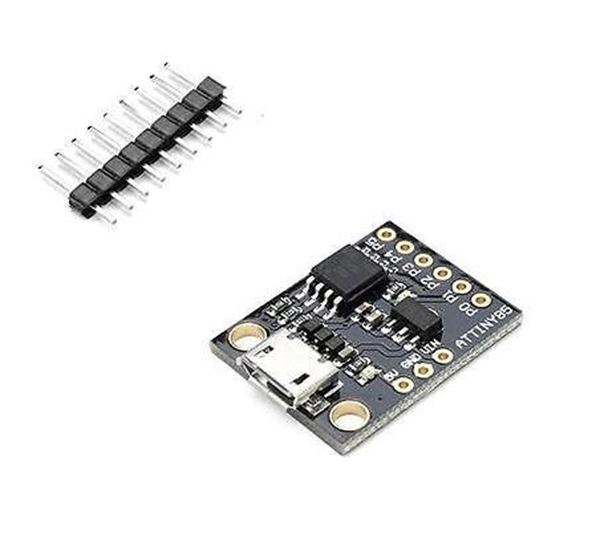

Attiny breakout ATTINY85 con miniUSB

Descripción

Esta es la placa de desarrollo compatible con el IDE de Arduino y con conexión USB más pequeña del mercado. Incluye 6 pines de entrada/salida, regulador de voltaje en placa y 3 pines de alimentación.

Características:

• Compatible con el IDE de Arduino en Windows, Mac y Linux.
• Alimentación: USB o externa 7V - 35V DC (recomendado 7 - 12V)
• Regulador de 5V 500mA en placa.
• Conector micro USB para alimentación y comunicación.
• 6 I/O pines: 2 pines (P3 & P4) vinculados al USB.
• 8k memoria flash (6k libres con el bootloader)
• Comunicaciones: I2C y SPI T
• PWM: 3 pines
• 4 pines digitales
• Leds de estado y alimentación.

Pinout:

• I/O Pins:
• PO: Pin 0, AREF, SDA
• P1: Pin 1, PWM, DO
• P2: Pin 2, D/A, SCK
• P3: Pin 3, D/A, USB
• P4: Pin 4, PWM, D/A, USB
• P5: Pin 5, D/A
• Power Pins:
• VIN: Alimentación externa: 7V - 35V DC (recomendado 7 - 12V para evitar excesivo calentamiento)
• GND: Ground 0V
• 5V: Salida de 5V regulados.

Documentación:

• Tutorial de uso y conexiones
