Módulo de comunicación APC220 largo alcance 433MHz

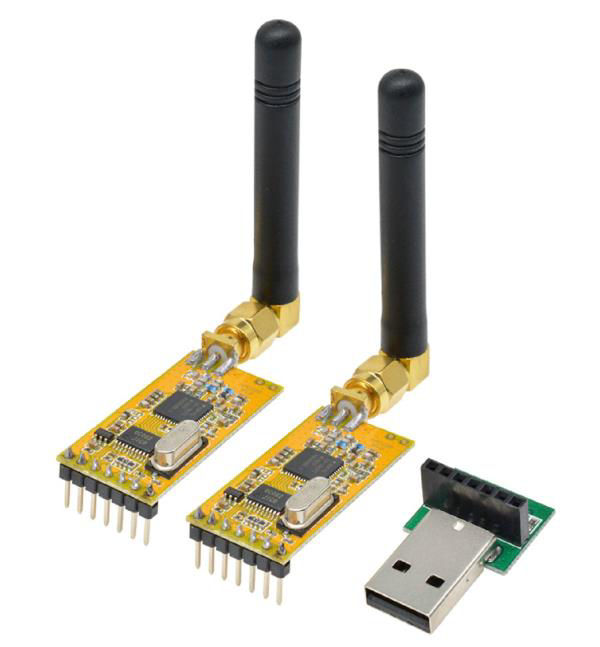

Kit compuesto de modulo transmisor, modulo receptor, dos antenas y modulo USB para programar y configurar
Fotografías NO contractuales
Descripción
El módulo APC220 es una de las soluciones más populares y sencillas para establecer comunicación inalámbrica de largo alcance entre microcontroladores (como Arduino) o entre un PC y un Arduino.
A diferencia de los módulos Bluetooth estándar que tienen un rango limitado, el APC220 utiliza radiofrecuencia (RF) para cubrir distancias mucho mayores, funcionando esencialmente como un "puente" serie transparente.
Características Principales
-
Frecuencia de operación: 431MHz a 470MHz (comúnmente ajustado a 433MHz).
-
Alcance: Hasta 800 - 1000 metros en línea de vista (campo abierto) con una tasa de 2400 bps.
-
Protocolo: UART TTL (comunicación serial simple).
-
Modulación: GFSK (Gaussian Frequency Shift Keying).
-
Sensibilidad: -112 dBm.
-
Consumo: Muy bajo en modo espera (< 5uA).
¿Por qué elegir el APC220?
Lo que hace especial a este módulo es su transparencia. Para tu Arduino, el APC220 es como si estuvieras usando un cable físico conectado a los pines TX y RX. No necesitas programar librerías complejas de radiofrecuencia; simplemente usas Serial.print() y Serial.read().
Ventajas clave:
-
Comunicación Bidireccional: Puede transmitir y recibir datos (Half-duplex).
-
Plug & Play: Suele venir con un adaptador USB-TTL para conectarlo directamente a la computadora y configurarlo o recibir datos.
-
Estabilidad: Incluye un buffer de datos de 256 bytes y corrección de errores integrada.
Conexión con Arduino
La conexión es extremadamente simple ya que solo requiere 4 o 5 pines:
| Pin APC220 |
Pin Arduino |
Función |
| GND |
GND |
Tierra |
| VCC |
5V / 3.3V |
Alimentación |
| EN |
N/C o Digital |
Habilitación del módulo |
| RXD |
TX (Pin 1) |
Recepción de datos |
| TXD |
RX (Pin 0) |
Transmisión de datos |
| AUX |
N/C |
Monitor de estado (opcional) |
Nota importante: Al cargar el código a tu Arduino, debes desconectar los pines TX/RX del módulo, ya que comparten el mismo canal que el cable USB de programación y causarán un error de subida.
Especificaciones Técnicas (Resumen)
-
Voltaje de operación: 3.3V a 5.5V.
-
Potencia de salida: Hasta 20mW (ajustable).
-
Interface: UART / TTL.
-
Dimensiones: 37mm x 17mm x 6.5mm (muy compacto para drones o robots).
Aplicaciones comunes
-
Telemetría en drones: Recibir datos de sensores a larga distancia.
-
Control remoto industrial: Manejo de maquinaria en entornos con obstáculos.
-
Sistemas de riego: Sensores de humedad distribuidos en grandes terrenos.
