Modulo LoRa Ra-02 SX1278

Descripción

La palabra LoRa viene de Long Range. Se trata de una tecnología de comunicación inalámbrica de larga distancia y bajo consumo. Esto se consigue utilizando un ancho de banda muy bajo, es decir baja velocidad y paquetes pequeños. Es ideal para enviar resultados de sensores o instrucciones de comandos a larga distancia (dicen que hasta 10Km). No sirve para enviar datos complejos de tipo audio o vídeo.

Especificaciones

• Alimentación: 1,8 - 3,7V (típico 3,3V)
• Consumo: 1,8mA recepción, 120mA transmisión, 0,2 uA en reposo
• Interface de comunicación: SPI
• Velocidad: hasta 300 Kbps

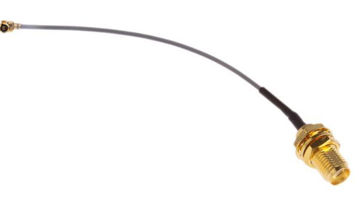

• Conexión para antena.

Antena casera

1. Antena de hilo (la más simple)

Solo necesitas un trozo de cable rígido o semirrígido.

• Longitud ideal: Longitud de onda / 4 = 300/433.4 = 17.3 cm

• Material: cobre, cable de un solo hilo, incluso un cable de jumper rígido.

• Cómo montarla:

  • Suelda un extremo al pin ANT del módulo o al pad del conector.

  • Déjala recta, sin enrollar.

  • Mantén al menos 1–2 cm libres alrededor (sin metal cerca).

Ventajas: funciona sorprendentemente bien, cero coste. Desventajas: algo sensible a la posición y al entorno.

2. Antena helicoidal casera (compacta)

Si quieres algo más pequeño:

• Usa un cable de cobre de 0.8–1 mm.

• Enróllalo en forma de muelle:

  • 5–6 vueltas

  • Diámetro: 5–6 mm

  • Longitud total del muelle: 15–17 mm

• Suelda un extremo al pin ANT.

Ventajas: muy compacta. Desventajas: algo menos eficiente que la de hilo recto, pero suficiente para muchos proyectos.

Documentación

• Manual del usuario
• Uso con Arduino
