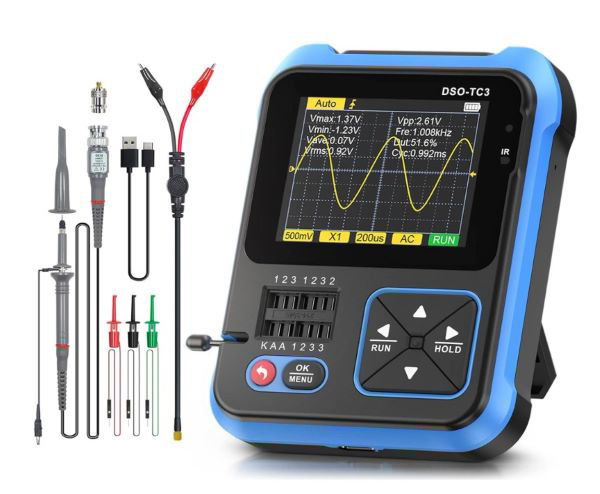

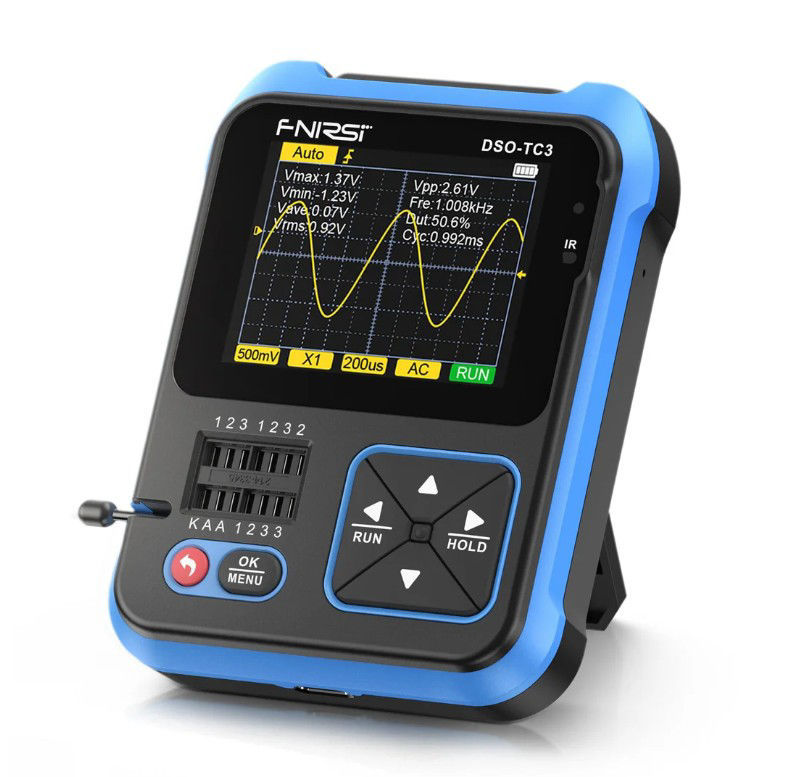

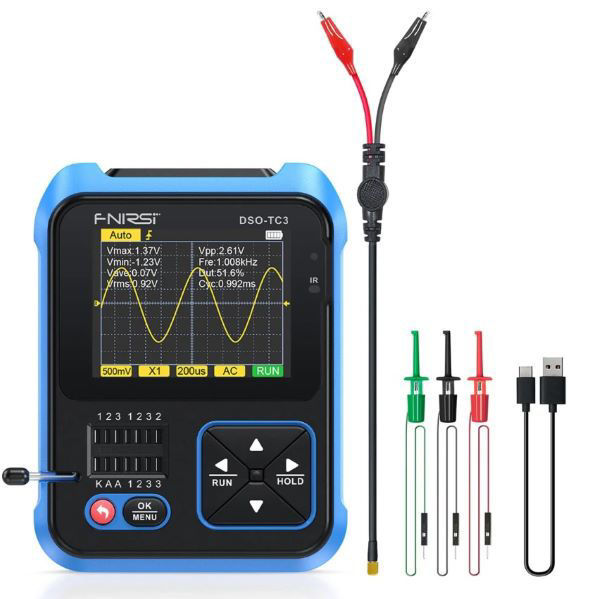

Osciloscopio de mano digital, pantalla a color de 2,4"
Los precios no incluyen IVA.
Fotografías NO contractuales
Descripción
Este osciloscopio combina un instrumento de medición electrónica digital, probador de componentes electrónicos, generador de señales, prueba de continuidad, prueba de voltaje, medición de temperatura y humedad, decodificación infrarroja y otras funciones que están hábilmente integradas. Está equipado con una pantalla TFT a color de 2.4 pulgadas, batería de litio recargable incorporada, lo que brinda a los usuarios funciones más fuertes y prácticas con buena portabilidad.
FNIRSI DSO-TC3 es una versión mejorada de DSO-TC2. Sobre la base de DSO-TC2, ha mejorado la detección de ESR de capacitancia, la salida del generador de señales de función, el ancho de banda del instrumento de medición electrónica y la mejora de la tasa de muestreo, el aumento del rango de detección de voltaje de entrada y diodo, entre otros. La mejora en el rendimiento y la función de DSO-TC3 hace que el dispositivo sea más estable y preciso en el proceso de detección.
Características
- Integración 3 en 1: osciloscopio de almacenamiento digital, probador de componentes, generador de señales para principiantes y aficionados.
- Osciloscopio portátil Fnirsi: Rendimiento: muestreo de 10 MS/s, ancho de banda de 500 kHz.
- Gran pantalla TFT: visualización clara.
- Batería recargable: Comodidad portátil.
- Funciones de disparo: Simple, Normal, Automático.
- Pruebas de transistores: NPN, PNP, FET, diodos, probador de transistores en circuito, más.
- Análisis de Componentes: Definición de pines, protocolo NEC.
- Modo de prueba MOS: Identifica varios tipos de transistores.
- Otros Modos: Continuidad, voltaje, PWM, sensores de temperatura.
- Generador de formas de onda: sinusoidal, cuadrada, de pulso, triangular, rampa, CC.
Parámetros básicos
- Pantalla: pantalla a color TFT de 2.4 pulgadas, retroiluminación LED
- Tensión de suministro: Batería de litio recargable
- Especificaciones de carga: USB Tipo-C, +5V
- Volumen del producto: 79*103*31mm
- Especificaciones del soporte: soporte plegable todo en uno
Especificación
Osciloscopio Digital:
Tasa de muestreo en tiempo real
10 Msa/s
Ancho de banda analógico
500 kHz
Resistencia de entrada
1 MΩ
Método de acoplamiento
AC/DC
Rango de voltaje de prueba
400V
Sensibilidad Vertical (x1)
10 mV-10 V
Rango de base de tiempo horizontal
1us-10s
Modo de disparo
Auto / Normal / Sencillo
Tipo de disparador
Flanco ascendente / Flanco descendente
Congelación de forma de onda
Sí
Función Generador de Señales:
Onda sinusoidal
1-100 kHz/0-3,3 V/50 %
Onda cuadrada
1-100 KHz/3,3 V/50 %
Onda de pulso
1-100KHz/3.3V/0-100%
Onda triangular
1-100 kHz/0-3,3 V/50 %
Rampa
1-100KHz/0-3.3V/0-100%
Probador de Transistores y Herramientas:
Triodos
β es mayor que 10 y menor que 600
diodos
Caída de voltaje en avance <4.5V
Diodo regulado
0.01~4.5V (área de prueba 1-2-3)
0.01~32V (área de prueba K-A-A)
MOSFET
JFET, IGBT, MOSFET
SCR
Triac
Tensión de activación <5V, corriente de disparo del polo de la puerta <6mA
Condensador
25 pF ~ 100 mF
Voltaje de entrada
0 ~ 40 V
Decodificación de control remoto por infrarrojos
código infrarrojo del protocolo NEC
