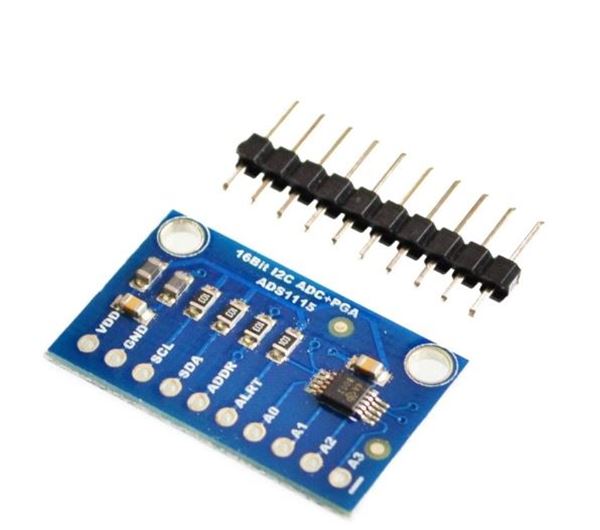

Convertidor analógico-digital de 16 bits ADC ADS1115

Descripción

Aunque cada uno de los pines digitales del Arduino incluye un convertidor ADC de 10 bits, en ocasiones necesitamos leer señales analógicas con mayor precisión. El ADS1115 es un ADC de 16 bits con hasta 860 lecturas por segundo sobre el bus I2C. El chip puede configurarse para usar 4 canales de entrada independientes o 2 canales diferenciales. Además incluye un amplificador de ganancia programable de hasta x16 que nos ayudará a leer señales pequeñas sobre el rango completo de trabajo.

Características

• Precisión ADC: 16 bits
• Interfaz: I2C
• Canales: 4 canales independientes o 2 entradas diferenciales

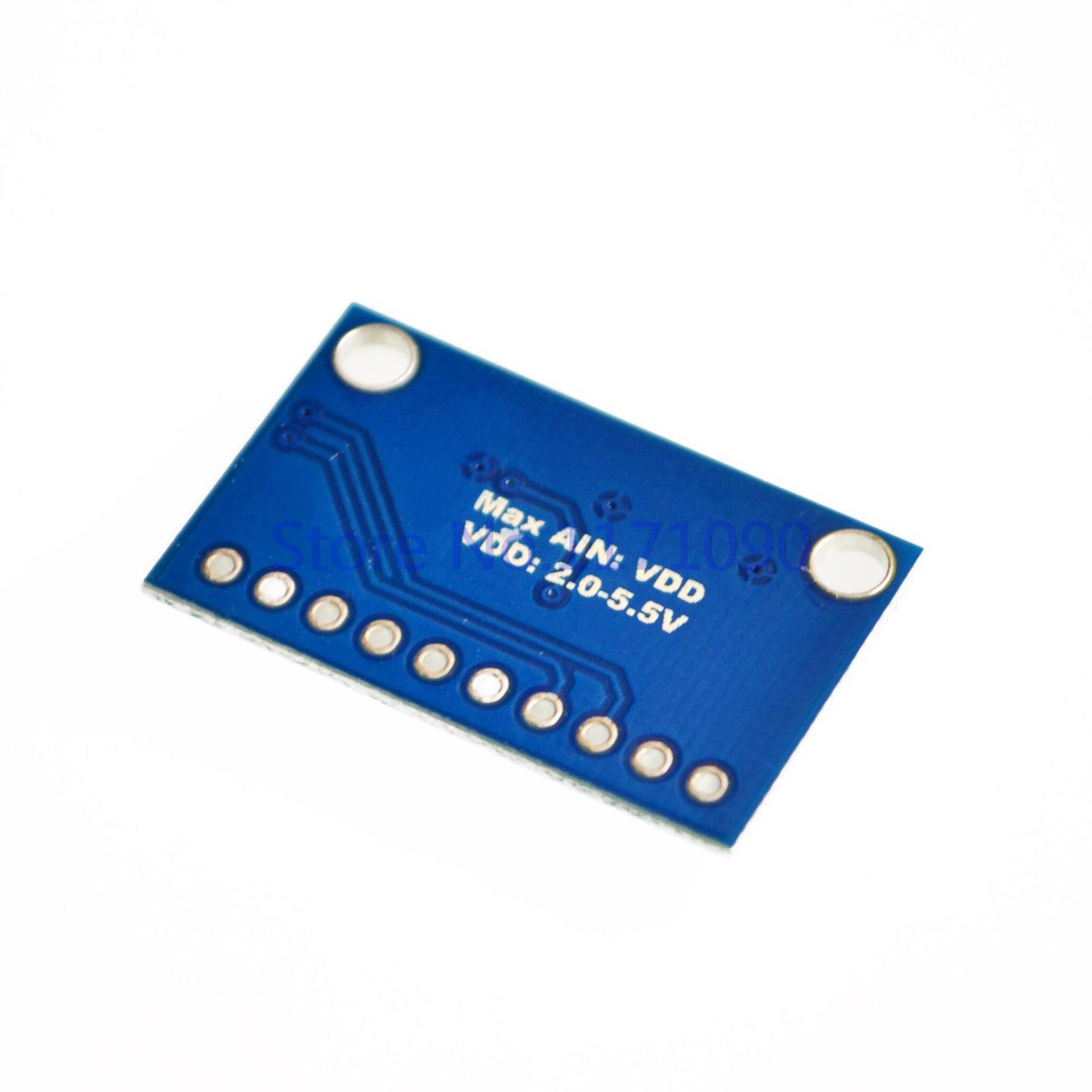

• Voltaje de entrada: 2.0 - 5.5V
• Voltaje de entrada de los canales: 0 - VDD
• Consumo en modo contínuo: 150 uA
• Modo de disparo único
• Tasa de lectura de datos programable: entre 8sps y 860sps
• Direcciones I2C: 0x48 - 0x4B

Documentación

• Datasheet del ADS1115
• Libreía del ADS1115 de Adafruit en Github
