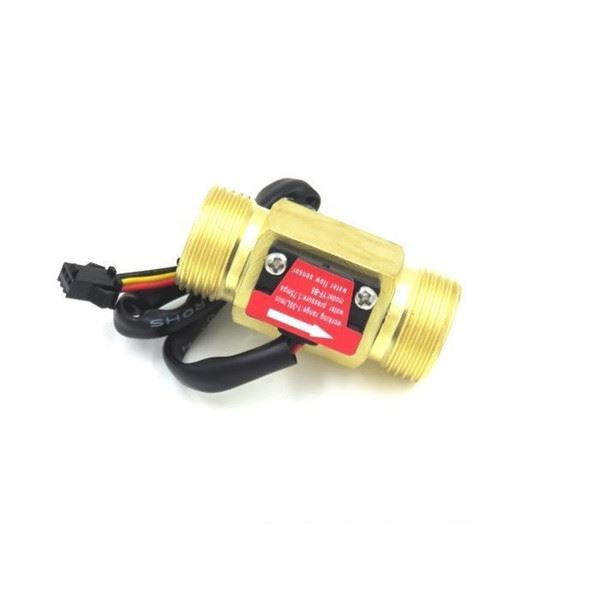

Sensor de flujo de líquidos metálico

Descripción

Empalme tubería de latón con rosca de 3/4". Incorpora un sensor de flujo de hasta 30l/min. Basado en un sensor de efecto hall que detecta la rotación de unas aspas internas. Entrega una señal de 5V pulsante cuya frecuencia es proporcional al flujo del líquido. La frecuencia del pulso entregado es F = 6,6 * Q donde Q es el flujo del líquido en litros / minuto.

Características:

• Conexión: Rosca G3/4"
• Tamaño: 60x26mm
• Se puede usar en posición horizontal o vertical
• Velocidad de flujo: 1 - 30 litros/minuto
• Alimentación: 3 - 24VDC
• Consumo: 15mA
• Señal de salida: 5V
• Cable rojo: Alimentación
• Cable negro: Masa
• Cable amarillo: Salida del sensor

Documentación:

• Datasheet
